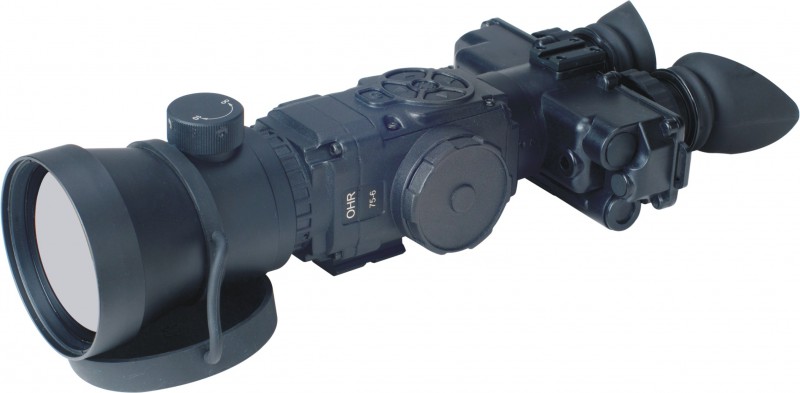

點擊圖片查看大圖OHR1型雙目熱像手持觀察鏡（以下簡稱熱像觀察鏡）是利用現代光電子技術，采用了人眼較為舒適的雙目觀察設計的設備。用于全天候條件下的偵查。它主要由紅外機芯、光學系統、電池及顯示組件可調瞳距的雙目光學系統等組成。適用于配備單兵進行目標探測等。
1.2 工作原理
工作原理：目標輻射或反射的外界景物(包含目標)輻射通過大氣傳輸，經光學系統成像于探測器的靶面，通過前置驅動電路提供的相應偏壓和控制信號、TEC控制電路提供的精確溫控信號，探測器將敏感的紅外光轉換為電信號，電信號經過A/D轉換為14位數字信號，數字信號再經過信號處理板的處理形成數字視頻，并由D/A轉換生成模擬視頻，通過顯示組件進行顯示。
熱像觀察光學系統包括紅外物鏡組，非制冷探測器，OLED顯示器，可調瞳距的目鏡組四部分。
|
型號 |
OHR1-75-3 |
|
|
圖像感應器 |
多晶硅非制冷焦平陣列 |
|
|
鏡頭 |
75mm 加硬鍍膜鍺鏡頭鍺金屬手動調焦鏡頭，涂有硬質碳和防反射涂層 |
|
|
倍率 |
6倍 |
|
|
數碼變焦 |
12-24倍 |
|
|
屈光度 |
-4~+2 |
|
|
波長范圍 |
7~14um |
|
|
視角度(HXV) |
3.7x2.8 |
|
|
出瞳距離 |
52mm |
|
|
探測元 |
384*288 |
|
|
OLED |
OLED，800X600 |
|
|
熱靈敏度 |
≦50mk(＠25℃) |
|
|
探測距離 |
＞1400m，人（1.8m*0.5m） |
＞300 m 物（2.3 m *2.3 m） |
|
識別距離 |
＞350m，人（1.8m*0.5m） |
＞300 m 物（2.3 m *2.3 m） |
|
電池規格 |
4節3V充電鋰電池 |
|
|
工作時長 |
8小時 |
|
|
幀頻 |
50HZ |
|
|
非均勻校正 |
采用無擋片技術 |
|
|
圖像極性 |
黑熱/白熱/褐色/鐵紅/彩虹 |
|
|
整機功耗 |
＜2W(＠25℃) |
|
|
操作溫度 |
-40℃～+50℃ |
|
|
儲存溫度 |
-45℃～+85℃ |
|
|
尺寸 |
316mm*147mm*88mm |
|
|
顏色 |
黑色 |
|
|
質保 |
3年 |
|
|
重量 |
1.25kg |
|
