機械重型支撐套組
應用范圍、產品簡介：

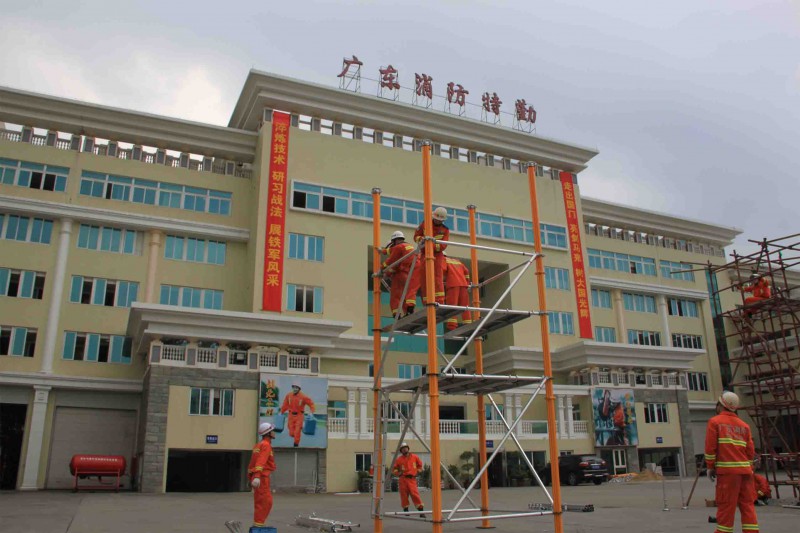

機械重型支撐套組采用機械受力方式，高強度鋁合金材質，支撐能力極大，可應用于各種惡劣環境，開創了支撐裝備新的領域。主要配件有：支撐柱、連接桿、多向連接盤口、快速連接器、掛梯、地錨、平板臺等。各配件設計獨特，具有輕巧、快速、穩固、靈活等特性，可應用在大跨度、長距離的支撐作業。通過不同配件的組合搭配，可搭建地震綜合救援模塊、水域救援模塊、井字支撐模塊、坑道支撐模塊、斜面支撐模塊、工作平臺模塊等。該產品在廣東消防總隊多次地震救援拉練和2015年東盟演習中得到實際應用，獲得廣大消防官兵高度認可。該產品已取得國家消防產品質量監督檢驗中心出具的檢驗報告。
產品特點：

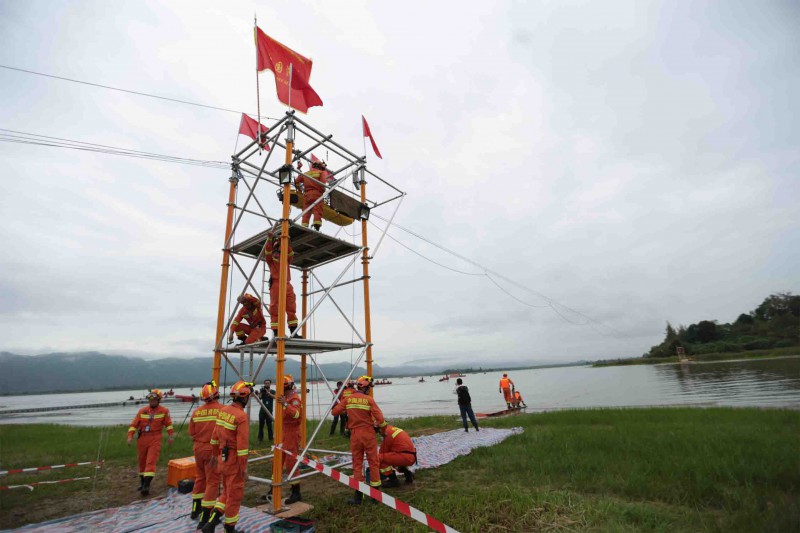

1、通過各種配件快速、靈活鏈接，組合形式多變，堅固耐用。可實現狹小通道支撐、L型支撐、樓板支撐、墻面支撐等支撐作業。亦可成為登高及水域作業平臺。
2、采用機械式支撐的工作方式，在救援過程中可使用機械螺紋旋轉調節支撐高度。
3、根據不同搭配，可支撐重量范圍達到12T至24T。
4、支撐桿設計獨特，可應用于水域、泥沙、廢墟等惡劣環境作業。
產品參數：
|
主要性能參數 |
|||||
|
|
額定承載能力（軸向承載）（T) |
極限荷載承載能力（T） |
支撐桿單級長度 |
||
|
支撐柱雙管1500-2500 |
≥3.5 |
≥7 |
(1500～2500)±20 |
||
|
支撐柱雙管550-800 |
≥4.5 |
≥9 |
(550～800)±20 |
||
|
支撐柱雙管800-1200 |
≥4 |
≥8 |
(800～1200)±20 |
||
|
支撐柱單管1500 |
≥3 |
≥6 |
1500±20 |
||
|
支撐柱單管2000 |
≥2.5 |
≥5 |
2000±20 |
||
|
支撐柱連接扣 |
≥4.5 |
≥9 |
/ |
||
|
萬向支撐扣 |
≥4.5 45度≥2.5 |
≥9 45度≥5 |
/ |
||
|
U型支撐扣 |
≥4.5 |
≥9 |
/ |
||
|
底座 |
≥4.5 |
≥9 |
/ |
||
|
L型支撐扣 |
≥4.5 |
≥9 |
/ |
||
|
支撐性能參數 |
|||||
|
套組名稱 |
額定承載能力（軸向承載） |
極限荷載承載能力 |
|||
|
四方形套組 |
12T |
24T |
|||
|
三角形套組 |
10T |
20T |
|||
